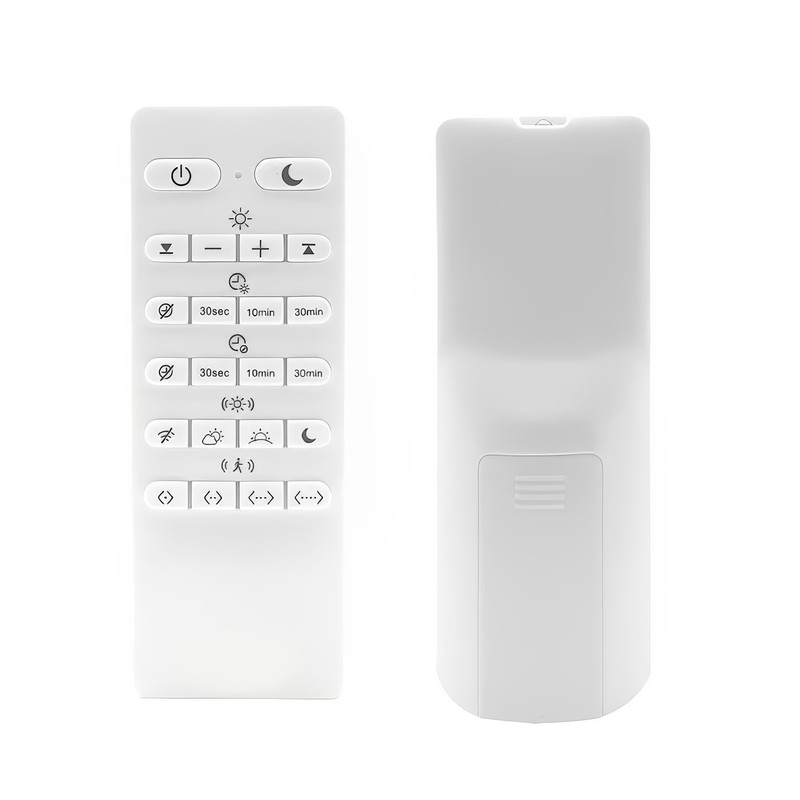

Funk-Fernbedienung für Sensor LED Back-Lit Panels
Beschreibung
Fernbedienung für Sensor LED Back-Lit Panels | Programmierung des Microwellen-Sensors
Programmier-Fernbedienung zur kontaktlosen Konfiguration aller Sensor-Parameter und des Dimmlevels der Sensor LED Back-Lit Panels. Mit einer Fernbedienung lassen sich alle Panels gleichzeitig programmieren.
7+
Sensor-Parameter
Multi
Panel-Steuerung
0–100 %
Dimmbereich
Auto/Manu
Betriebsmodi
Die Fernbedienung ist das zentrale Konfigurationswerkzeug für alle LedKing Sensor LED Back-Lit Panels (60x60, 62x62 und 30x120 cm). Sie ermöglicht die exakte Anpassung aller Sensor-Parameter an Ihre individuelle Raumsituation – von der Empfindlichkeit über die Haltezeit bis zur Tageslichtschwelle. Die Einstellungen werden direkt im Panel gespeichert und bleiben auch nach Stromausfall erhalten.
So einfach geht es
Konfiguration in drei Schritten
1. Fernbedienung aufnehmen Innerhalb des Empfangsbereichs der Panels positionieren. | 2. Parameter wählen Gewünschten Sensor-Parameter (Haltezeit, Reichweite, Tageslicht etc.) per Tastendruck auswählen. | 3. Bestätigung empfangen Das Panel quittiert die Änderung mit einem kurzen Blinken – die Einstellung ist gespeichert. |
Tastenbelegung
Funktionen der Fernbedienung im Detail
Mit der Fernbedienung können Sie alle Sensor-Parameter individuell anpassen – passend an Raumgröße, Nutzungsverhalten und Lichtbedingungen. Hier alle verfügbaren Funktionen im Detail:
Funktion 1 Haltezeit (Hold Time) Legt fest wie lange das Panel nach der letzten erkannten Bewegung auf voller Helligkeit bleibt.
Einstellbar: 5 Sek · 30 Sek · 1 Min · 5 Min · 10 Min · 20 Min · 30 Min | Funktion 2 Standby-Dauer (Standby Time) Dauer in der das Panel nach Ablauf der Haltezeit in der Standby-Helligkeit verbleibt, bevor es ganz abschaltet.
Einstellbar: 0 Sek (aus) · 10 Sek · 1 Min · 5 Min · 10 Min · 30 Min · Dauerbetrieb |
Funktion 3 Standby-Helligkeit (Dim Level) Helligkeit in der das Panel zwischen Haltezeit und Abschaltung verbleibt – ideal als Orientierungs- oder Sicherheitslicht.
Einstellbar: 10 % · 20 % · 30 % · 50 % · aus | Funktion 4 Tageslicht-Schwelle (Daylight) Lux-Schwelle, ab der das Panel auch bei Bewegung nicht mehr einschaltet – spart Energie bei ausreichendem Tageslicht.
Einstellbar: deaktiviert · 10 lx · 30 lx · 50 lx · 100 lx |
Funktion 5 Reichweite (Detection Range) Empfindlichkeit des Microwellen-Sensors – passt die Erfassungsreichweite an Raumgröße und Deckenhöhe an.
Einstellbar: 25 % · 50 % · 75 % · 100 % | Funktion 6 Manueller Betrieb (Manual) Panel manuell ein-/ausschalten und stufenlos dimmen – die Sensor-Funktion lässt sich vorübergehend deaktivieren.
Tasten: ON · OFF · Dim+ · Dim− · AUTO |
Funktion 7 Test-Modus (Test) Versetzt das Panel in einen Prüfmodus mit kurzer Haltezeit (2 Sek) zum schnellen Testen der Sensor-Empfindlichkeit und Reichweite während der Installation. Nach Verlassen des Test-Modus werden die regulären Einstellungen wiederhergestellt. | |
⚠ Wichtig: Die Leistungsstufen (28 W bis 42 W) der Sensor-Panels werden NICHT mit der Fernbedienung eingestellt, sondern direkt am LED-Treiber per DIP-Schalter. Die Fernbedienung steuert ausschließlich Dimmlevel und Sensor-Parameter.
Ihre Vorteile
Warum diese Fernbedienung?
SET Jederzeit nachjustierbarSensor-Einstellungen lassen sich jederzeit nachträglich anpassen – ohne Demontage, ohne Elektriker. Ideal um auf veränderte Raumnutzung zu reagieren. | SAVE Speicherung im PanelAlle Einstellungen werden direkt im Panel gespeichert und bleiben auch nach Stromausfall erhalten – einmal konfiguriert, dauerhaft übernommen. |
Spezifikationen
Technische Daten
FAQ
Häufige Fragen
Lieferumfang
1× Fernbedienung für Sensor LED Back-Lit Panels ·
Bedienungsanleitung
Hinweis: Diese Fernbedienung ist als optionales Zubehör konzipiert – die Sensor LED Back-Lit Panels werden separat bestellt.
