MOSO U7 LED-Netzteil / Treiber 40 W, DALI-2 / D4i, programmierbar
Beschreibung

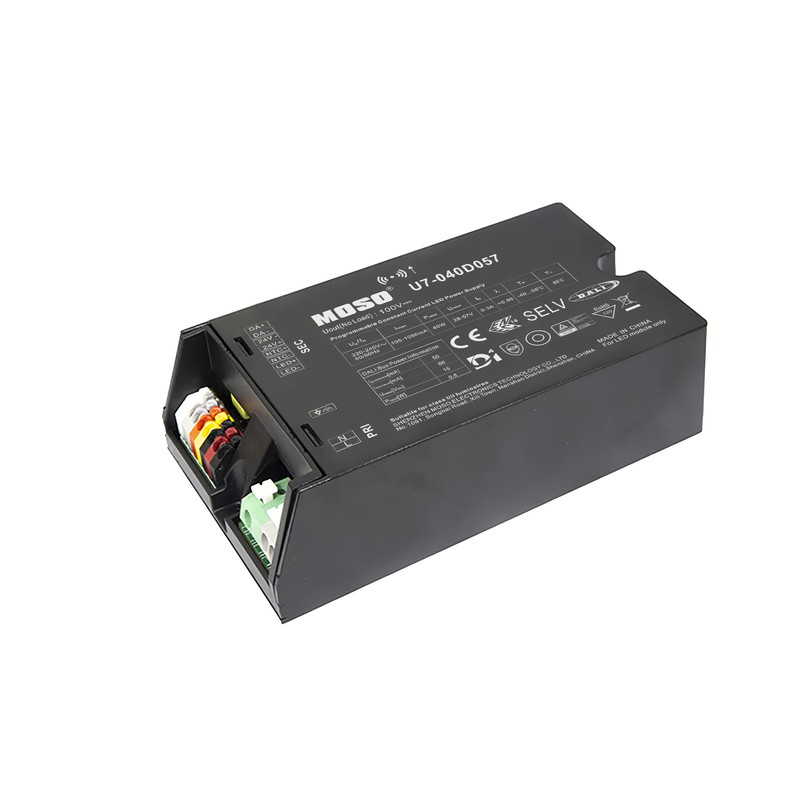

MOSO U7 – programmierbarer 40-W-LED-Treiber mit DALI-2 / D4i
Konstantstrom-Netzteil mit DALI-2- und D4i-Steuerung, AstroDim, CLO und NFC-Programmierung – IP20 für Innen- und Außeneinbau.
40 WDALI-2 / D4iIP20bis 88 %
Konstantstrom-Treiber mit DALI-2 & D4i
Der MOSO U7 ist ein konstantstromgeregelter, NFC-programmierbarer LED-Treiber mit 40 W (Modell U7-040D057) und weitem Eingangsbereich von 176–305 V. Der Ausgang von 28–57 V und der einstellbare Strom von 0,70–1,05 A (AOC) machen ihn zu einem flexiblen Netzteil für viele Leuchten der Schutzklasse I und II. Über die zertifizierte DALI-2-/D4i-Schnittstelle lässt er sich vollständig in moderne Lichtsteuerungen einbinden.
40 W Konstantstrom
Weiter Ausgang 28–57 V, Strom 0,70–1,05 A (AOC).
DALI-2 & D4i
Zwei-Wege-Kommunikation, D4i-zertifiziert für smarte Steuerung.
AstroDim & CLO
Nachtabsenkung ohne Sensor plus Constant Lumen Output gegen LED-Alterung.
NFC-programmierbar
Ausgangsstrom (AOC) per NFC einstellbar – auch im stromlosen Zustand.
Wirkungsgrad bis 88 %
Effiziente Wandlung, PF bis 0,98, THD nur 5 %.
IP20 & Klasse I/II
Für trockene, feuchte und nasse Bereiche, innen und außen.
Steuerung, DALI-2 & Programmierung
- DALI-2 & D4i – Zwei-Wege-Kommunikation nach DALI-2, D4i-zertifiziert – volle Einbindung in DALI-Lichtsteuerungen.
- AstroDim (Zeit-/Nachtabsenkung) – Timing-, Virtual-Midnight- und Self-Adaptive-Dimmung senken die Leistung in verkehrsarmen Stunden – ohne externen Sensor.
- NFC-Programmierung (AOC) – Ausgangsstrom und Kurven per NFC einstellbar – auch im stromlosen Zustand.
- Constant Lumen Output (CLO) – Gleicht die LED-Alterung aus und hält den Lichtstrom über die Lebensdauer konstant.
- 24-V-Hilfsspannung – Integrierte 24 V/125 mA Aux-Versorgung plus 16-V-DALI-Bus-Speisung.
- Umfassender Schutz – Kurzschluss (SCP), Unterspannung (UVP), Überspannung (OVP) und externer NTC-Übertemperaturschutz (OTP).
Die Programmierung erfolgt per DALI-2-Leitung oder kontaktlos per NFC (MOSO MS-PRG-D1 / MS-PRG-N1, separat erhältlich).
Technische Daten
| Modell-Nr. | U7-040D057 |
| Leistung | 40 W |
| Eingangsspannung | 176–305 V (Vollbereich) |
| Ausgangsspannung | 28–57 V (Volllast ab 38 V) |
| Ausgangsstrom | 0,70–1,05 A (AOC, Default 0,70 A) |
| Wirkungsgrad | bis 88 % |
| Leistungsfaktor | PF bis 0,98 |
| Klirrfaktor (THD) | 5 % |
| Steuerung | DALI-2, D4i-zertifiziert |
| Programmierung | NFC (AOC) und DALI |
| Zeitsteuerung / AstroDim | Timing, Virtual Midnight, Self-Adaptive |
| Constant Lumen Output | ja (CLO) |
| Hilfsspannung | 24 V / 125 mA; DALI-Bus 16 V |
| Schutzfunktionen | SCP, UVP, OVP, OTP (externer NTC) |
| Übertemperaturschutz | Tc ca. 90 °C |
| Überspannungsschutz | 6 kV (L-L) / 10 kV (L-Erde) |
| Schnittstelle | Zhaga Book 13 |
| Schutzart | IP20 (innen & außen; trocken/feucht/nass) |
| Schutzklasse | I und II |
| Betriebstemperatur | −40 bis +55 °C (Ta) |
| Gehäusetemperatur | Tc bis +85 °C (Sicherheit) |
| Lebensdauer | 100.000 h (Tc bis 75 °C) |
| MTBF | 200.000 h (MIL-HDBK-217F) |
| Maße (L × B × H) | 132,5 × 77 × 40 mm |
| Gewicht | ca. 250 g |
| Zertifizierung | CE, ENEC, CB, RoHS |
Schutzfunktionen im Detail
-
SCP – Kurzschlussschutz
Wird der Ausgang kurzgeschlossen – etwa durch einen Verdrahtungsfehler oder einen Defekt im LED-Modul – schaltet der Treiber den Ausgang sofort ab und bewahrt Bauteile sowie Leuchte vor Schaden. Der Schutz ist selbstrückstellend: Nach rund 30 Sekunden läuft das Gerät automatisch wieder an, sobald der Fehler behoben ist. -
UVP – Unterspannungsschutz
Sinkt die Netzeingangsspannung unter einen kritischen Wert (beim U7 im Bereich um 130–170 V), schaltet der Treiber selbsttätig ab, statt instabil weiterzuarbeiten. Das verhindert Flackern und Betrieb außerhalb des zulässigen Bereichs; steigt die Spannung wieder an, startet das Gerät automatisch neu. -
OVP – Überspannungsschutz
Steigt die Ausgangsspannung unzulässig an – zum Beispiel bei unterbrochener LED-Last (Leerlauf) – sperrt bzw. begrenzt der Treiber den Ausgang, damit keine schädlich hohe Spannung an der Leuchte anliegt. Nach dem Auslösen wird das Gerät einmal vom Netz getrennt und wieder eingeschaltet. -
OTP – Übertemperaturschutz (externer NTC)
Über einen externen NTC-Fühler misst der Treiber die Temperatur direkt an der Leuchte bzw. am kritischen Bauteil. Wird es zu heiß, senkt er den Ausgangsstrom stufenweise ab (Derating), statt einfach abzuschalten – so bleibt Licht erhalten und die LED wird geschont. Nach dem Abkühlen kehrt der Treiber selbsttätig zur vollen Leistung zurück.
Einsatzbereiche
Der U7 40 W eignet sich für Straßen-, Industrie- und Flächenbeleuchtung sowie für anspruchsvolle Innen- und Außenanwendungen. Dank DALI-2-/D4i-Einbindung, NFC-Programmierung und AstroDim-Nachtabsenkung senkt er Energieverbrauch und Wartungsaufwand.
Lieferumfang
- 1 × MOSO LED-Treiber U7 (40 W)
- Anschluss- / Kurzanleitung
