Sensor LED Backlit Panel 30x120 cm Microwellen-Sensor

Sensor Backlit LED Panel 1200x300mm 28W CRI>80 150lm/W UGR<22

Beschreibung

LED Back-Lit Panel Sensor 30x120 cm | 150 lm/W | Wählbare Lichtfarbe

Backlit-Panel 1195×295 mm mit integriertem Microwellen-Bewegungssensor – vollständig unsichtbar unter der Diffusorplatte verbaut. 28 W Aufnahme, 4.200 Lumen, Lifud LED-Treiber. Wählbar in 3000 K, 4000 K und 6000 K.

150 lm/W

Effizienz

4.200 lm

Lichtstrom

28–42 W

Einstellbar

Sensor

Microwelle

50.000 h

Lebensdauer

3000–6000 K

Wählbare Lichtfarbe

Das LED Back-Lit Panel Sensor 30x120 cm bietet die langgestreckte Variante mit eingebautem Microwellen-Sensor – ideal für Gänge, Flure und schmale Räume. Der Sensor sitzt unsichtbar unter der Diffusorplatte und erkennt Bewegungen durch die Polystyrol-Schicht hindurch. 1195 × 295 mm Außenmaß, 28 W, 4.200 Lumen, 150 lm/W mit Lifud Treiber. Die Lichtfarbe ist frei wählbar: 3000 K (Warmweiß), 4000 K (Neutralweiß) oder 6000 K (Kaltweiß) – bitte bei der Bestellung auswählen. Die intelligente Sensor-Programmierung lässt sich an verschiedene Situationen anpassen – auch nachträglich jederzeit mit der Fernbedienung einfach und schnell änderbar.

Das Highlight

Unsichtbarer Microwellen-Sensor unter der Diffusorplatte

Im Gegensatz zu klassischen PIR-Sensoren mit sichtbarem Sensorauge sitzt der Microwellen-Sensor dieses Panels vollständig hinter dem Diffusor. Die Bewegungserkennung erfolgt durch Hochfrequenz-Radarsignale, die durch die Polystyrol-Diffusorschicht hindurch funktionieren – ohne sichtbare Öffnung, ohne Sensorauge, ohne optische Beeinträchtigung der reinen Panel-Optik.

Technologie

Microwellen-Radar (5,8 GHz)

Erfassungsbereich

360° rund um das Panel

Intelligente Beleuchtung

Durch Programmierbarkeit des Sensors

Wichtiger Hinweis

Die Sensor-Einstellungen (Haltezeit, Standby-Helligkeit, Tageslichtschwelle, Reichweite usw.) werden über eine separat erhältliche Funk-Fernbedienung konfiguriert. Die Fernbedienung ist NICHT im Lieferumfang enthalten und kann optional dazubestellt werden.

Sensor-Konfiguration

Funktionen der Fernbedienung (optional)

Mit der separat erhältlichen Fernbedienung lassen sich alle Sensor-Parameter individuell anpassen. Einfach auf das Panel richten und die gewünschte Taste drücken – das Panel quittiert die Änderung mit einem kurzen Blinken.

Haltezeit Hold Time Dauer in der das Panel nach der letzten erkannten Bewegung auf voller Helligkeit bleibt. Einstellbar in Stufen von wenigen Sekunden bis mehreren Minuten.	Standby-Dauer Standby Time Dauer in der das Panel nach Ablauf der Haltezeit in der Standby-Helligkeit verbleibt, bevor es ganz abschaltet.
Standby-Helligkeit Standby Dim Level Helligkeit in der das Panel nach Ablauf der Haltezeit verbleibt. Einstellbar von 10 % bis 50 % oder vollständiges Abschalten.	Tageslicht-Schwelle Daylight Sensor Lux-Schwelle ab der das Panel auch bei Bewegung nicht mehr eingeschaltet wird – spart Energie bei ausreichendem Tageslicht.
Reichweite Detection Range Empfindlichkeit/Reichweite des Sensors einstellbar von 25 % bis 100 % – ideal zur Anpassung an unterschiedliche Raumgrößen und Deckenhöhen.	Manueller Modus Manual ON/OFF / Dimmen Das Panel kann auch manuell ein-/ausgeschaltet und stufenlos gedimmt werden (1–10 V / PWM). Die Sensor-Funktion lässt sich vorübergehend deaktivieren.
Leistungsstufen (DIP-Schalter) Power Adjustable – nicht via Fernbedienung Sieben Leistungsstufen wählbar: 28 W (0,70 A) · 32 W (0,80 A) · 34 W (0,85 A) · 36 W (0,90 A) · 38 W (0,95 A) · 40 W (1,00 A) · 42 W (1,05 A). Wichtig: Die Power-Stufen werden NICHT über die Fernbedienung eingestellt, sondern direkt am Netzteil per DIP-Schalter. Mit der Fernbedienung wird ausschließlich der Dimmlevel sowie die Sensor-Parameter konfiguriert.

⚠ Hinweis: Die Fernbedienung ist optional erhältlich und nicht im Lieferumfang dieses Panels enthalten. Eine Fernbedienung kann mehrere Panels gleichzeitig konfigurieren.

Ihre Vorteile

Warum dieses Sensor-Panel?

EYE

Unsichtbarer Sensor

Der Microwellen-Sensor sitzt versteckt unter dem Diffusor – keine sichtbare Sensoroptik, kein Bohrloch, keine optische Störung der Panel-Optik. Ideal für anspruchsvolle Architektur und Office-Design.

Microwellen-Technologie

Hochfrequenz-Radar (5,8 GHz) erfasst Bewegungen zuverlässig – durch Diffusor und teilweise auch durch dünne Materialien wie Rigips oder Glas. Deutlich präziser als PIR-Sensoren, kein Temperatur- oder Lichteinfluss.

LIFUD

Lifud LED-Treiber

Lifud zählt zu den führenden LED-Treiber-Herstellern weltweit. Power Factor ≥0,95, flickerfreie Konstantstromtechnik und 1–10 V / PWM Dimming für maximale Kompatibilität.

lm/W

150 lm/W Effizienz

4.200 Lumen aus nur 28 Watt – eine Systemeffizienz von 150 lm/W. In Kombination mit dem Sensor reduziert sich der reale Energieverbrauch nochmals erheblich.

DIM

DIP-Schalter Power & Dimmbar

Via DIP-Schalter am Netzteil lassen sich sieben Leistungsstufen wählen (28–42 W). Zusätzlich lässt sich das Panel über die Fernbedienung und Programmierung des Sensors stufenlos dimmen – perfekt für tageslichtabhängige Lichtregelung.

UGR<22

Blendfrei mit 120° Abstrahlung

Texture-PS-Diffusorplatte sorgt für gleichmäßige Lichtverteilung über 120° mit UGR<22 – ideal für Büros, Hotels, Konferenzräume und alle Bereiche nach EN 12464.

Back-Lit Technologie

Warum Back-Lit besser ist als Edge-Lit

Im Gegensatz zu günstigen Edge-Lit Panels, bei denen die LEDs nur am Rand sitzen und das Licht durch eine Reflektorplatte umgelenkt werden muss, sind bei Back-Lit Panels die LEDs gleichmäßig hinter dem Diffusor verteilt – direkt über der gesamten Leuchtfläche. Das Ergebnis: deutlich homogeneres Licht, höhere Effizienz und keine sichtbaren Hotspots oder dunklen Zonen.

Gleichmäßige Lichtverteilung LEDs hinter der gesamten Diffusorfläche – keine sichtbaren LED-Punkte, kein Streifenmuster, kein Hotspot am Rand wie bei Edge-Lit Panels.	Höhere Effizienz Weniger Lichtverluste durch Reflexionswege – das Licht muss nicht erst seitlich eingespeist und umgelenkt werden, sondern strahlt direkt nach unten ab.
Bessere Wärmeableitung LEDs sind über die gesamte Rückseite verteilt – die Wärme verteilt sich auf eine größere Fläche, was die LED-Lebensdauer verlängert.	Längere Lebensdauer Durch die geringere thermische Belastung der einzelnen LEDs erreicht ein Back-Lit Panel typischerweise eine deutlich höhere Nennlebensdauer als ein vergleichbares Edge-Lit Panel.

Spezifikationen

Technische Daten

Parameter	Wert

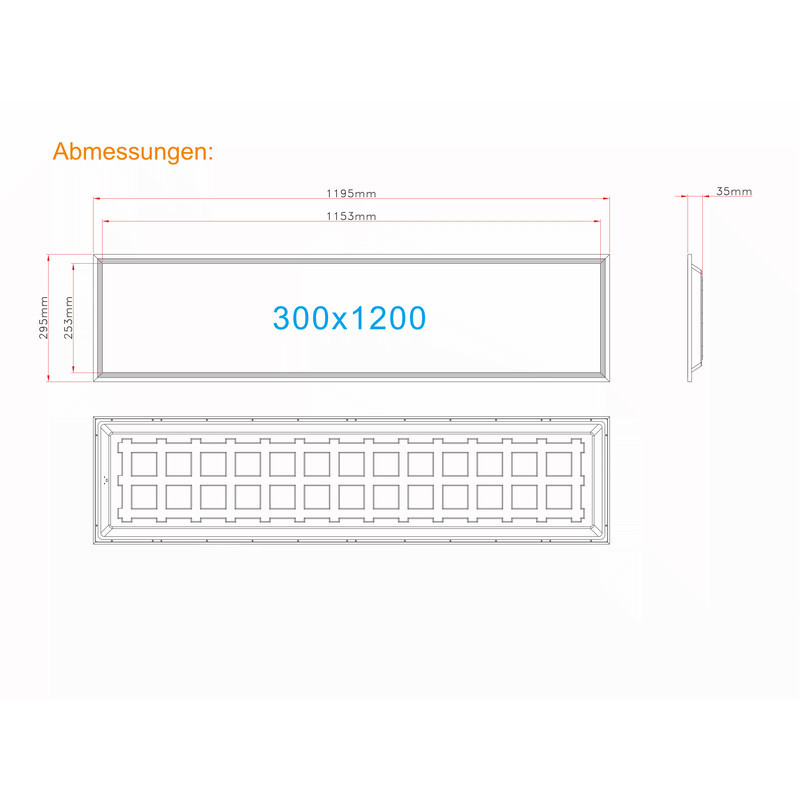

Außenmaße	295 × 1195 × 35 mm
Lochmaß (Einbau)	275 × 1175 mm
Gewicht	1,9 kg
Leistungsaufnahme	28 W Standard, einstellbar 28/32/34/36/38/40/42 W
Lichtstrom	4.200 lm bei 28 W
Lichtausbeute	150 lm/W
Farbtemperatur	3000 K · 4000 K · 6000 K – bei der Bestellung wählbar.
Farbwiedergabe (CRI)	Ra ≥ 80
UGR / Abstrahlwinkel	UGR < 22 · 120°
Sensor-Typ	Microwellen-Radar 5,8 GHz, unter Diffusor verbaut
Energieeffizienzklasse	C (EU-Skala A–G) Die EU-Formel bewertet 120°-Strahler strenger als Rundum-Leuchten – daher Klasse C trotz hoher 150 lm/W Effizienz.
LED-Treiber	Lifud · 1–10 V / PWM dimmbar (Fernbedienung)
LED-Typ	SMD 2835, Back-Lit Anordnung
Power Factor	≥ 0,95
Schutzart / Schutzklasse	IP41 · Schutzklasse III
Betriebsspannung	AC 200–240 V · 50/60 Hz
Betriebstemperatur	−20 °C bis +50 °C
Diffusor	Texture PS, > 90 % Transmission, flickerfrei
Lebensdauer	50.000 Stunden
Zertifikate	CE · RoHS

Montage

Vier flexible Montagearten

Das Panel lässt sich an unterschiedlichste Decken- und Raumsituationen anpassen – ob klassischer Rasterdeckeneinbau, Aufputzmontage oder freie Pendelinstallation:

Einbau

In Rasterdecken (Odenwald-System) eingelegt – werkzeuglos.

Seilanhängung

Als Pendelleuchte abgehängt – ideal für hohe oder offene Decken.

Aufbau-Rahmen

Mit Aufbaurahmen direkt an die Decke montiert – ohne Deckendurchbruch.

Federclips

In Gipskartondecken über Federmechanismus eingebaut.

Seilanhängung, Federclips und Aufbaurahmen sind optional erhältlich.

Einsatzbereiche

Ideal für automatisierte Beleuchtung

Flure & Treppenhäuser In Verkehrsbereichen schaltet das Panel nur bei Bewegung auf volle Helligkeit – sonst Standby-Betrieb mit reduzierter Leistung.	Büros & Besprechungsräume Präsenzgesteuerte Beleuchtung ohne sichtbare Sensoren am Panel – saubere Optik für anspruchsvolle Büroflächen.	Sanitärbereiche & WCs Automatische Beleuchtung ohne berührungsempfindliche Schalter – hygienisch und energiesparend.
Krankenhäuser & Praxen Präzise Bewegungserkennung auch bei langsamen Bewegungen – ideal für Patientenzimmer, Korridore und Wartebereiche.	Schulen & Universitäten Klassenräume, Bibliotheken und Hörsäle – energieoptimiert durch Anwesenheitserkennung und Tageslichtschwelle.	Hotels & Gastronomie Anspruchsvolle Optik durch verdeckten Sensor – perfekt für Hotelflure, Lobby-Bereiche und gastronomische Einrichtungen.

FAQ

Häufige Fragen

Funktioniert das Panel auch ohne Fernbedienung?

Ja – das Panel arbeitet ab Werk mit voreingestellten Sensor-Parametern (typisch: 60 Sek. Haltezeit, 100 % Empfindlichkeit, kein Tageslicht-Limit). Für individuelle Anpassungen oder zur Aktivierung von Standby- und Tageslichtfunktionen wird die optional erhältliche Fernbedienung benötigt.

Wie funktioniert ein Microwellen-Sensor genau?

Der Sensor sendet hochfrequente Radiowellen (5,8 GHz) aus und misst Veränderungen der Reflexion. Bewegt sich eine Person oder ein Objekt im Erfassungsbereich, ändert sich das Reflexionsmuster – das Panel schaltet ein. Im Gegensatz zu PIR-Sensoren wird keine Wärmestrahlung gemessen, daher ist die Erkennung unabhängig von Temperatur und Kleidung.

Kann eine Fernbedienung mehrere Panels steuern?

Ja – eine Fernbedienung kann alle in Reichweite befindlichen Panels gleichzeitig konfigurieren. Für große Installationen reicht typischerweise eine Fernbedienung pro Stockwerk aus, da die Einstellungen im Panel gespeichert bleiben.

Was ist der Unterschied zwischen Back-Lit und Edge-Lit Panels?

Bei Back-Lit Panels sitzen die LEDs gleichmäßig hinter dem Diffusor verteilt – das ergibt eine homogenere Lichtverteilung, höhere Effizienz und geringere Hotspots als bei Edge-Lit Panels, bei denen die LEDs nur am Rand sitzen. Back-Lit ist die hochwertigere Technologie.

Welche Lichtfarben sind verfügbar?

Das Panel ist in drei Lichtfarben wählbar: 3000 K (Warmweiß) für Hotels und Wohnbereiche, 4000 K (Neutralweiß) als universelle Bürobeleuchtung und 6000 K (Kaltweiß) für Schichtbetriebe und Bereiche mit erhöhtem Konzentrationsbedarf. Bitte bei der Bestellung wählen.

Lieferumfang

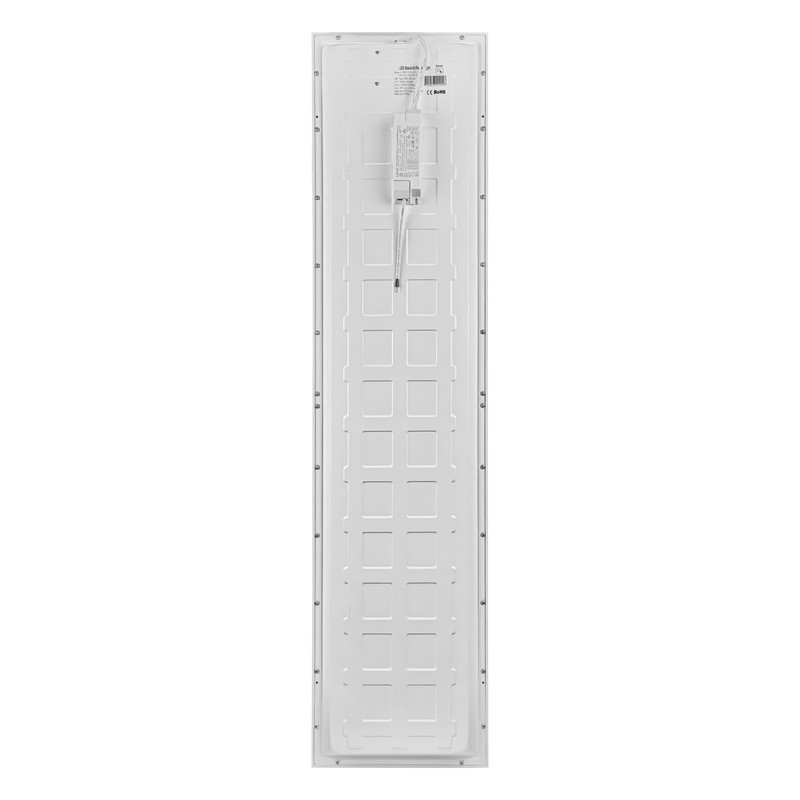

1× LED Back-Lit Panel Sensor 30x120 cm (gewählte Lichtfarbe) · 1× Lifud LED-Treiber mit integriertem Microwellen-Sensor
Nicht im Lieferumfang: Fernbedienung zur Sensor-Konfiguration – bitte bei Bedarf separat bestellen.
